TECHNICAL DATA技術資料

2.取付け – 転がり軸受の取扱いと保守管理

軸受の取付け その1 圧入

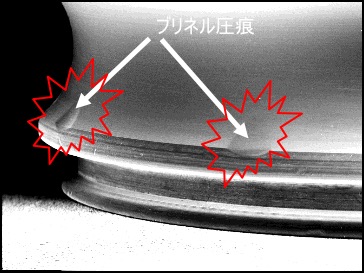

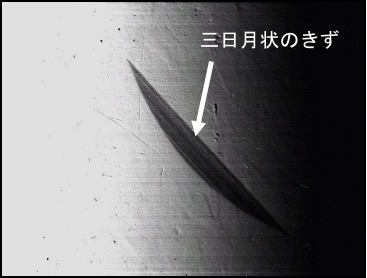

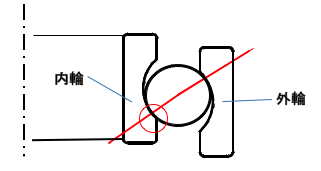

不具合事例その1 ブリネル圧痕

※この場合、内輪平面を押して圧入する。

内輪

ボール

軸受の取付け その2

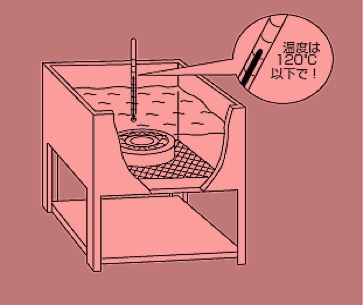

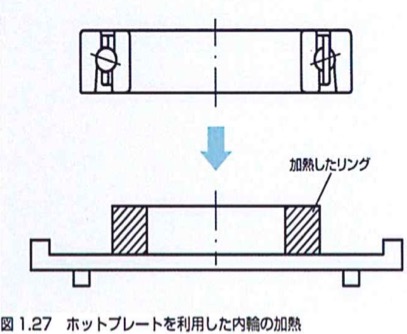

焼ばめ
(内輪を加熱膨張させて軸に挿入)
※グリース封入品は、対応不可。

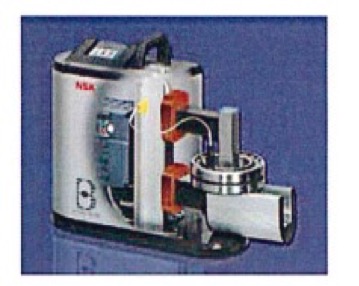

ベアリングヒータによる加熱



軸受の取付け その3

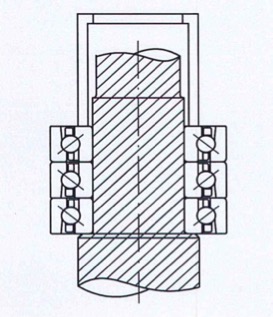

1個ずつ装着する

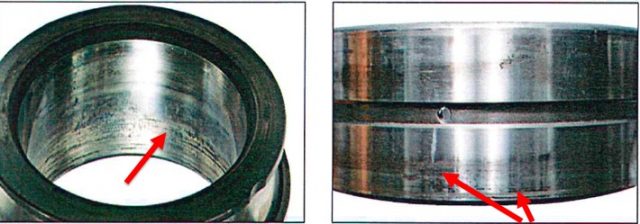

不具合事例その2 クリープ



  • はめあい面間で相対的にずれる現象
  • 軸受内部の温度上昇
  • 鉄粉が軸受内部に入る

軸受の取付け その4

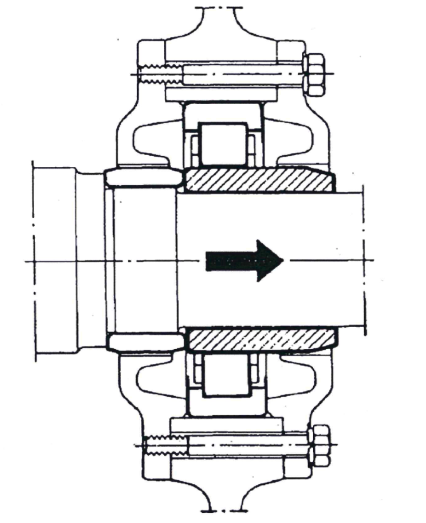

内輪を軸に取付けた後、NU形円筒ころ軸受を横位置の状態で組み付けるとき、下方に落ちているころを案内スリーブによって定位置まで持ち上げて内輪が無理なく軸受内に入るようにする。
